Interface capteurs
8 voies analogiques / 8 voies numériques
MIDI HF 433 MHz

Cette interface permet de transformer les signaux analogiques provenant de 8 capteurs analogiques en messages Midi, ainsi que les signaux de 8 autres capteurs tout ou rien. Elle est associée à une transmission sans fil. Cela permet d'obtenir une interface pour capteurs transportable qui émet les messages Midi vers le récepteur HF lui-même relié par exemple à un ordinateur et/ou à un actionneur.

Si l'ensemble "8 entrées analogiques" + émetteur HF doit être porté par un danseur/performeur, il vaut mieux réduire sa taille. Nous proposons donc une adaptation des deux produits, qui intégre l'émetteur sans fil sur l'interface, permettant un gain de place.

Attention, contrairement à la plupart de nos produits, le module interface + émetteur HF ne peut pas être alimenté par n'importe quel bloc secteur. Ce choix permet d'économiser la pile quand le module est utilisé en embarqué.

- Pour plus de renseignements sur notre liaison Midi sans fil 433 MHz, vous pouvez consulter la page : Transmission Midi HF 433 MHz.
- Pour plus de renseignements sur notre interface capteurs vers Midi, vous pouvez consulter la page : 8 voies analogiques / 8 voies numériques.

Exemples d'applications

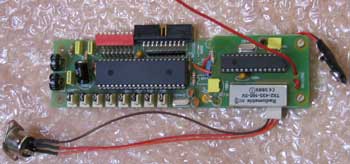

Module capteurs - émetteur HF.
Il est possible de brancher un câble Midi en plus en cas de besoin.

Danse, théâtre, performances : une interface capteurs/HF peut être dissimulée sur un danseur ou sur un acteur et lui permet de modifier son environnement à volonté en fonction de ses gestes. Il est alors possible de capter et d'analyser la gestuelle, les mouvements, la posture, le jeu des danseurs ou des comédiens, à l'aide de capteurs discrètement embarqués sur l'artiste.

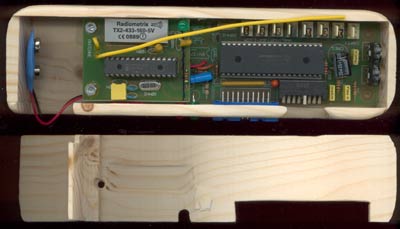

Exemple de module émetteur mis en boitier.
Il peut aussi ètre simplement enveloppé d'une housse en mousse.

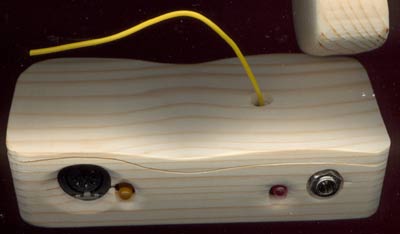

Module récepteur HF en boitier.

Ce récepteur est posé par exemple en coulisse, près de l'ordinateur qui analyse les gestes du danseur.

Transmissions Midi multiples

Attention, il n'est pas possible d'utiliser plusieurs émetteurs 433 MHz avec un même récepteur HF 433 MHz. Le récepteur n'est pas un merger. De même, il ne faut pas utiliser à proximité l'un de l'autre deux systèmes émetteur + récepteur. Comme ils émettent sur la même fréquence, ils se parasiteraient.

Si vous souhaitez utiliser plusieurs systèmes de transmission de données MIDI en HF en même temps, cela est désormais possible avec nos modules MIDI HF 2.4 GHz. Si vous possédez déjà une liaison Midi sans fil 433 MHz, vous pouvez également utiliser uns ou plusieurs liaisons 2,4 GHz simultanément sans parasitage des données passant sur le 433 MHz.

Connectique et fixation

Interface - émetteur HF :
- 8 entrées analogiques (8 connecteurs individuels à verrouillage)
- 8 entrées numériques (connecteur pour fil en nappe)
- Antenne
- Sortie Midi Din de secours, permettant d'utiliser l'interface en mode filaire en cas de besoin, comme un module "8 entrées analogiques" seul.
- 1 connecteur d'alimentation, relié à une pile 9V
- 4 emplacements de fixation, aux angles.

Récepteur :
- Connecteur d'alimention
- Prise Midi OUT
- Antenne
- 4 emplacements de fixation sur chaque carte, aux angles, dans la version sans boîtier.

Compatibilité et pilotage

La carte envoie des informations au protocole Midi (en 7 ou 10 bits au choix) à chaque fois qu'une mesure délivrée par un capteur varie.
     Exemples de logiciels capables de recevoir en Midi les informations issues du module : Max MSP, Pure-Data, Director (avec plug-in), VirTools, EyesWeb, Isadora, etc...

Caractéristiques techniques

- Taille du montage : 15 x 4 cm, hors boîtier, hors pile 9V.

- Alimentation : le récepteur HF et le module interface + émetteur ne supportent pas les mêmes alimentations.

Module interface + émetteur wireless :
Attention, contrairement à la plupart de nos produits, le module interface + émetteur HF ne peut pas être alimenté par n'importe quel bloc secteur. Ce choix permet d'économiser la pile quand le module est utilisé en embarqué. Il doit être alimenté en continu. Une pile 9V convient parfaitement, ou bien un bloc secteur donnant une tension continue entre 9V et 15V.

Module récepteur sans fil :
Ce module peut être alimenté en continu ou en alternatif, par tout bloc secteur dont la tension de sortie est comprise entre 8V et 20V.

- Deux résolutions possibles : mesures des capteurs sur 127 pas (7bits) ou 1024 pas (10 bits).

- Réglage du débit Midi : le temps d'attente entre deux mesures est réglable. Cela permet de faire varier le nombre de mesures entre 20 et 1500 par seconde pour chaque capteur. Ce nombre maximum est à partager entre tous les capteurs connectés.
- Réglage du seuil d'envoi : on peut régler la variation minimale significative pour laquelle un ordre Midi sera envoyé. Les variations de signaux, issus des capteurs, inférieures à ce seuil sont alors filtrées et non transmises.

- Choix du canal Midi de 1 à 16, pour envoyer les données.

- Pour l'analogique : le module envoie des Control Change pour chaque capteur.
- Pour le numérique : le module envoie des Note On pour chaque capteur.

Documentation et ressources

Télécharger la documentation du module 8 analogiques/8 numériques : Midi-8ana.pdf

Télécharger des patches : ici pour Pure-Data, Max MSP et Isadora. Si vous n'êtes pas familiarisé avec les fonctions Midi de votre logiciel préféré, consultez les pages Réception des données en Midi.

Prix

Attention, n'oubliez pas de commander les rallonges pour les capteurs.

Version HF : prix 370 euros TTC, qui se compose de :

Module interface + émetteur : 250 euros (module 8 analogiques, adaptation HF, émetteur HF, monté sans boîtier).

Module récepteur HF : 120 euros (monté sans boîtier) / 149 euros (en boîtier).
