Interface capteurs
8 analogiques / 8 numériques
MIDI HF 2,4 GHz multi-canaux

Les principes de transmissions multiples décrits dans cette page restent valables pour les nouvelles interfaces.

La page reste en ligne pour les utilisateurs de 8 Ana 2.4 GHz qui voudraient la consulter.

Cette interface permet de transformer les signaux analogiques provenant de 8 capteurs analogiques en messages Midi, ainsi que les signaux de 8 autres capteurs tout ou rien. Elle est associée à une transmission sans fil multicanaux. Cela permet d'obtenir une interface pour capteurs transportable, qui émet les messages Midi vers le récepteur HF lui-même relié par exemple à un ordinateur et/ou à un actionneur.

Les modules wireless que nous utilisons permettent d'avoir jusqu'à 4 transmissions sans fil simultanées en 2.4 GHz. Comme cette liaison HF est compatible avec notre autre interface Capteurs-Midi-HF (433 mHz), nous pouvons actuellement équiper 5 personnes en même temps avec des capteurs embarqués.

Si l'ensemble "8 entrées analogiques" + émetteur HF doit être porté par un danseur/performeur/acteur/musicien, il vaut mieux réduire sa taille. Nous proposons donc une adaptation des deux produits (interface pour capteurs et transmission HF), qui intégre l'émetteur sans fil sur l'interface, permettant un gain de place.

Attention, contrairement à la plupart de nos produits, le module interface + émetteur HF ne peut pas être alimenté par n'importe quel bloc secteur. Ce choix permet d'économiser la pile quand le module est utilisé en embarqué.

- Pour plus de renseignements sur notre liaison Midi sans fil 2,4 GHz, vous pouvez consulter la page : Transmission Midi HF 2.4 GHz.
- Pour plus de renseignements sur notre interface capteurs vers Midi, vous pouvez consulter la page : 8 voies analogiques / 8 voies numériques.

Exemples d'applications

Danse, théâtre, performances, spectacle vivant, cirque : une interface Capteurs/HF peut être dissimulée sur un danseur ou sur un acteur et lui permet de modifier son environnement à volonté en fonction de ses gestes. Il est alors possible de capter et d'analyser la gestuelle, les mouvements, la posture, le jeu des danseurs ou des comédiens, à l'aide de capteurs discrètement embarqués sur l'artiste.

La possibilité d'avoir plusieurs systèmes de transmissions simultanés ouvre énormément de possibilités en danse et en théâtre : plusieurs artistes peuvent désormais interagir entre eux grâce à des capteurs sans contact ou avec leur environnement, ou encore intervenir sur des actions différentes par leur propre gestuelle : action sur de la video, sur de la 3D temps réel, sur de la musique, sur des lumières... Il est possible d'avoir différentes personnes qui agissent sur ces différents paramètres, en même temps ou chacun sur des actionneurs différents.

Les récepteurs sont posés par exemple en coulisse, près de l'ordinateur qui analyse les gestes des danseurs.

Cliquez sur l'image pour la voir en grand format.

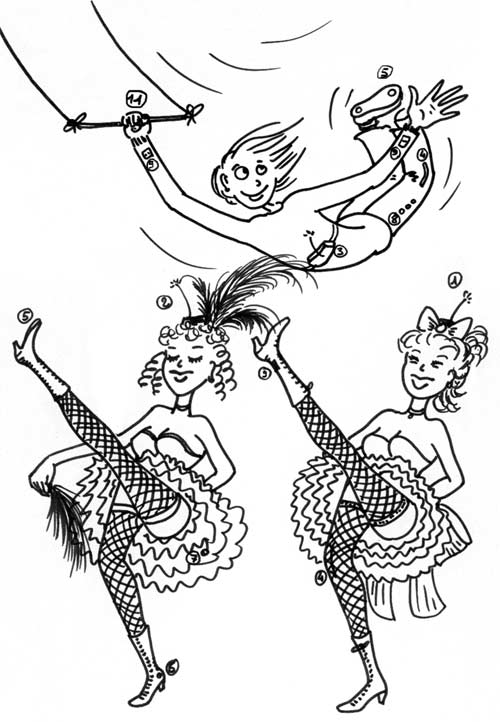

Exemple de capteurs embarqués sur 3 danseurs, avec 3 émetteurs HF simultanés. Systèmes représentés sur l'illustration : 1 - Emetteur Midi HF + interface pour capteurs 2 - Idem 3 - Idem 4 - Capteur de flexion 5 - Interrupteurs tapis sensitif 6 - Capteur piezoélectrique 7 - LDR 8 - Boutons 9 - Inclinomètre/Accéléromètre 11 - Capteur de pression FSR

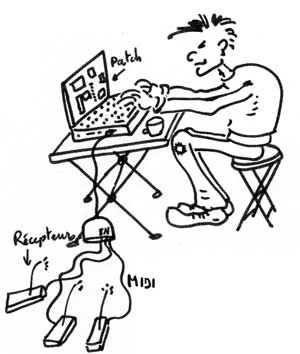

Les trois récepteurs correspondants sont connectés à un ordinateur qui récupère et analyse les données provenant des capteurs.

Connectique et fixation

Interface pour capteurs - émetteur HF :
- 8 entrées analogiques (8 connecteurs individuels à verrouillage)
- 8 entrées numériques (connecteur pour câble en nappe)
- Antenne
- Sortie Midi Din de secours, permettant d'utiliser l'interface en mode filaire en cas de besoin, comme un module "8 entrées analogiques" seul.
- 1 connecteur d'alimentation, relié à une pile 9V ou à un bloc de piles.
- 4 emplacements de fixation, aux angles.

Récepteur :
- Connecteur d'alimention
- Prise Midi OUT
- Antenne
- 4 emplacements de fixation sur chaque carte, aux angles, dans la version sans boîtier.

Compatibilité et pilotage

La carte elle envoie des informations au protocole Midi (en 7 ou 10 bits au choix) à chaque fois qu'une mesure délivrée par un capteur varie.
     Exemples de logiciels capables de recevoir en Midi les informations issues du module : Max MSP, Pure-Data, Director (avec plug-in), VirTools, EyesWeb, Isadora, Arkaos, etc...

Caractéristiques techniques

- Alimentation : le récepteur HF et le module interface + émetteur ne supportent pas les mêmes alimentations.

Module interface + émetteur wireless :
Attention, contrairement à la plupart de nos produits, le module interface + émetteur HF ne peut pas être alimenté par n'importe quel bloc secteur. Ce choix permet d'économiser la pile quand le module est utilisé en embarqué. Il doit être alimenté en continu. Une pile 9V convient parfaitement, ou bien un bloc secteur donnant une tension continue entre 9V et 15V.

Module récepteur sans fil :
Ce module peut être alimenté en continu ou en alternatif, par tout bloc secteur dont la tension de sortie est comprise entre 8V et 20V.

- Choix de la fréquence de transmission sans fil : chaque émetteur doit être configuré sur la même fréquence que son récepteur.

- Deux résolutions possibles : mesures des capteurs sur 127 pas (7bits) ou 1024 pas (10 bits).

- Réglage du débit Midi : le temps d'attente entre deux mesures est réglable. Cela permet de faire varier le nombre de mesures entre 20 et 1500 par seconde pour chaque capteur. Ce nombre maximum est à partager entre tous les capteurs connectés.
- Réglage du seuil d'envoi : on peut régler la variation minimale significative pour laquelle un ordre Midi sera envoyé. Les variations de signaux, issus des capteurs, inférieures à ce seuil sont alors filtrées et non transmises.

- Choix du canal Midi de 1 à 16, pour envoyer les données.

- Pour l'analogique : le module envoie des Control Change pour chaque capteur.
- Pour le numérique : le module envoie des Note On pour chaque capteur.
Attention cependant aux environnements parasités par d'autres transmissions HF (Video, Wifi...), les Control Change associés aux capteurs analogiques passent mieux dans ces conditions que les notes provenant d'un clavier.

Documentation et ressources

Télécharger la documentation du module 8 analogiques/8 numériques : Midi-8ana.pdf
Télécharger la documentation de la transmission HF multi-canal : Midi-HF-2_4G.pdf

Télécharger des patches : ici pour Pure-Data, Max MSP et Isadora.

Tarif

Attention, n'oubliez pas de commander les rallonges pour les capteurs.

Version HF : prix 400 euros TTC par module, qui se compose de :

Module interface + émetteur : 275 euros (module 8 analogiques, adaptation HF, émetteur HF, branchement Midi de secours) monté sans boîtier.

Module récepteur HF : 135 euros (monté sans boîtier) / 149 euros (en boîtier).
